2025. 4. 8. 12:42

LS산전 인버터 종류 총정리 | iG5A, iS7, S100 차이점 완벽 비교

LS산전(LS ELECTRIC)은 국내에서 가장 널리 사용되는 산업용 인버터 제조사 중 하나입니다. 이번 포스팅에서는 LS산전 인버터 종류와 각 시리즈의 차이점을 쉽게 정리해드리겠습니다.


🔌 LS산전 인버터란?

LS산전 인버터는 전동기(모터)의 속도, 토크, 방향을 제어하는 전력 제어 장치입니다. 주로 산업현장, 공장자동화, 건물 설비 등에 사용되며, 효율적인 전력 사용과 장비 보호를 돕습니다.


📌 LS산전 인버터 종류별 특징 정리

✅ 1. iG5A 시리즈 – 범용 경제형 인버터

  • 용도: 일반적인 팬, 펌프, 컨베이어
  • 출력: 0.4kW ~ 22kW
  • 제어방식: V/F 제어 + 센서리스 벡터 제어
  • 특징: 가성비 뛰어난 범용 인버터, 브레이크 트랜지스터 내장
👉 iG5A는 설치가 간편하고, 다양한 기본 기능을 제공해 입문자에게 적합한 모델입니다.

✅ 2. iS7 시리즈 – 고성능 산업용 인버터

  • 용도: 크레인, 리프트, 고정밀 기계
  • 출력: 0.75kW ~ 375kW+
  • 제어방식: 센서벡터 제어, 토크제어 지원
  • 특징: 고정밀 운전, 엔코더 연결 가능, STO 내장
⚙️ 고난이도 자동화 설비에 추천되는 LS산전의 플래그십 모델입니다.

✅ 3. S100 시리즈 – 최신형 중소형 인버터

  • 용도: 다양한 산업기기, HVAC 시스템
  • 출력: 0.4kW ~ 75kW
  • 제어방식: 센서리스 벡터 제어
  • 특징: iG5A보다 업그레이드된 기능, 안전기능(STO) 내장
🆕 iG5A의 후속 라인으로, 효율성과 안정성을 동시에 갖춘 모델입니다.

✅ 4. iC5 시리즈 – 초소형 인버터

  • 용도: 소형 펌프, 소형 기계
  • 출력: 0.1kW ~ 2.2kW
  • 특징: 설치 공간이 협소할 때 유용, 저가형 모델

✅ 5. H100 시리즈 – HVAC 전용 인버터

  • 용도: 냉난방, 펌프, 송풍기 제어
  • 출력: 0.75kW ~ 90kW
  • 특징: 에너지 절감 기능, 수위 제어, 바이패스 운전 가능

🔍 LS산전 인버터 비교 요약표

시리즈 제어 방식 출력 범위 주요 용도
iC5 V/F 0.1~2.2kW 소형 기계
iG5A V/F, SLVC 0.4~22kW 일반산업용
S100 SLVC 0.4~75kW 업그레이드형 범용
iS7 벡터/토크 0.75~375kW+ 고정밀 기계
H100 벡터 제어 0.75~90kW HVAC 설비

💬 마무리: 어떤 LS산전 인버터를 선택해야 할까?

  • 저전력 간단 제어용: iC5, iG5A
  • 중형 설비 + 최신 기능: S100
  • 고정밀 제어: iS7
  • HVAC, 펌프 제어: H100

각 현장 상황에 따라 인버터 선택 기준이 달라지므로, 위 비교표를 참고하시면 선택이 쉬워집니다.


LS산전 공식 홈페이지 바로가기

https://www.ls-electric.com/ko/#



LS ELECTRIC

스마트 에너지의 미래를 열어가는 LS ELECTRIC

www.ls-electric.com



Posted by Daily-Issues
2025. 4. 3. 11:43

미쓰비시 공식 홈페이지에서 제공하는 MELSECIQ-R모션컨트롤러 매뉴얼 공유합니다.

G코드 제어 프로그래밍 매뉴얼입니다.



R16MTCPU // R32MTCPU // R64MTCPU



아래의 목차를 확인하셔서 해당 내용이 맞는지 체크하세요.





미쓰비시 오토메이션 공식홈페이지 바로가기

https://kr.mitsubishielectric.com/fa/ko/index.do



한국미쓰비시전기오토메이션(주)

자동화,수배전,제어기기,메카트로닉스제품소개,이러닝,교육

kr.mitsubishielectric.com





MELSECIQ-R모션컨트롤러 매뉴얼 공유





MELSECIQ-R모션컨트롤러(G코드제어)매뉴얼(Ver.B)(KOR).pdf
3.92MB

Posted by Daily-Issues
2024. 12. 5. 15:36

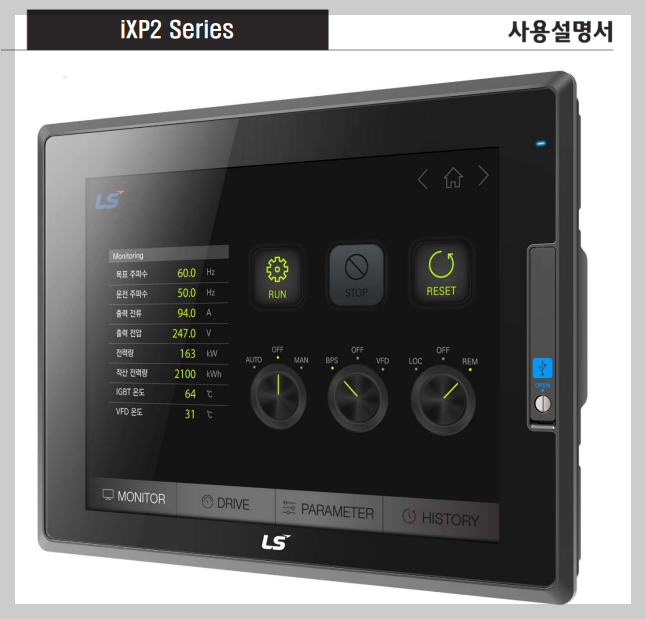

iXP2 사용설명서 매뉴얼 공유



iXP2-0800  (8.4인치)

iXP2-1000  (10.2인치)

iXP2-1200  (12.1인치)

iXP2-1500  (15인치)

iXP2 매뉴얼
iXP2 사용설명서 매뉴얼



해당 매뉴얼은 iXP2 시리즈 제품의 개요 및 시스템구성

성능 규격 , 설치 및 배선

XGT Panel 메뉴 , 진단, 백업, 유지보수 , 외형 치수 , 트러블슈팅 등의 내용을 포함하고 있습니다.



별도의 회원가입 없이 공식 홈페이지 링크만으로 사용설명서 매뉴얼을 열어보실 수 있습니다.



>> LS산전 공식 홈페이지 iXP2 사용설명서 매뉴얼 다운로드 링크



>> LS산전 공식 홈페이지 바로가기

iXP2 형명
iXP2 형명



Posted by Daily-Issues
2024. 12. 5. 14:23

LS산전 XGT Panel 카탈로그 공유합니다.



LXP , iXP3 , mPC

iXP2 , eXP2 , 열화상카메라



XGT Panel 카탈로그 中
LS산전 공식 홈페이지 제공



카탈로그에 제공 되는 내용은

LXP , iXP3 , mPC , iXP2 , eXP2 , 열화상카메라

제품별 규격 및 사이즈, 제품 구성 , 연결 인터페이스 , 제품 형명 , 성능

시인성&제어 , 유지보수 , 모바일 PC, 외부감시 , 열화상 카메라(옵션)

통신 드라이브 리스트 등이 포함되어 있습니다.



>> XGT Panel 카탈로그.pdf 다운로드 바로가기



구입문의 , A/S문의 , 교육 문의, 기술문의

LS산전 문의번호
LS산전 문의번호



>> LS산전 공식 홈페이지 바로가기



Posted by Daily-Issues
2024. 12. 4. 10:15

LS산전 공식 홈페이지에서 제공하는 XBC , XBM 사용설명서 공유합니다.



LS산전 공식 홈페이지 제공



적용 가능한 제품군은 아래와 같습니다.



XBM-DR16S , XBM-DN16S

XBM-DN32S , XBC-DR32H

XBC-DR32H , XBC-DN32H

XBC-DR64H , XBC-DN64H

XBC-DN32H/DC , XBC-DN64H/DC

XBC-DR32H/DC , XBC-DR64H/DC





사용설명서 목차입니다.



개요 , 시스템구성, 일반규격, CPU 모듈 규격

프로그램 구성 및 운전방식, CPU 모듈 기능

입출력, 고속카운터, 배선, 유지/보수, 트러블 슈팅, 에러 알람

플래그, 외형치수, MASTER-K 호환, 명령어, KC 인증 취득





>> 공식 홈페이지 XBC XBM 사용설명서(한글판) 다운로드



Posted by Daily-Issues
2024. 12. 4. 09:04

LS산전 공식 홈페이지에서 제공하는 M100 인버터 배선도 (결선도) 입니다.

LS산전 공식 홈페이지 제공



공통단자 CM

다기능 입력 P1 ~ P3 (P4)(P5)

아날로그 입력 VR , V1 , CM

릴레이 출력 C1 , A1 , B1 (C2 , A2)

오픈 콜렉터 출력 Q1 , EG

아날로그 출력 AO (0~10V)

24V 전원 P24



기능 설정 및 자세한 내용은 아래 사용설명서를 참고하세요



(설치, 기본 조작법, 제어 블록도, 기본/응용/보호, 485통신, 기능표, 유지/보수)



>> 공식 홈페이지 M100 결선도 jpg 다운로드 링크



>> 공식 홈페이지 M100 사용설명서 PDF 다운로드 링크

Posted by Daily-Issues
2024. 11. 27. 14:51

모터에서 소음이 납니다. 모터 소음 줄이기



LS산전에서 제공하는 사용설명서 PDF를 보며 LSLV G100 시리즈를 사례로 보겠습니다.





인버터를 사용하는 분이라면 아시다시피 인버터에는 많은 파라미터값이 들어있다는것을 아실겁니다.



이 파라미터값을 어떻게 세팅하느냐에 따라 속도나 가속도, 토크, 방향, 소음 등 많은 차이가 발생합니다.







그 중에서 운전 시 모터에서 소음이 난다면 Carrier Freq(캐리어 주파수) 파라미터를 변경해주어야 합니다.







캐리어 주파수는 인버터 내부의 IGBT파워소자에서 만들어주는 고주파 스위칭 주파수를 말합니다.



이 캐리어 주파수를 높게 설정하면 운전 시 소음이 작아지고, 캐리어 주파수를 낮게 설정하면 모터의 소음이 커지게 됩니다.





예를 들어 G100시리즈 인버터의 메뉴얼을 참고해보면 아래와 같습니다.



>> LS산전 G100 시리즈 인버터 메뉴얼 바로보기

G100 시리즈 사용설명서 中

이렇듯 제어모드나 용량, 부하에 따라 설정값의 범위가 정해지므로 임의로 아무값이나 넣으시면 문제의 원인이 되기도 하니 메뉴얼을 참고하셔서 설정하시기 바랍니다.





(* 캐리어 주파수 파라미터는 Cn 그룹의 04 코드에 위치해 있습니다.)



>> PDF 파라미터 목록 보러가기



Posted by Daily-Issues
2024. 11. 26. 19:23

사이버펑크 2077 근황 및 가격, 사양 정보



사이버펑크 2077

2077년, 기술화된 미래!  사이버펑크 2077을 기억하시나요?



사이버펑크 2077은 2020년 폴란드 개발사 CD Projekt Red에서 개발했는데요.



디스토피아적인 미래의 도시 [나이트 시티 Night City]를 배경으로 하고 있습니다.

사이버펑크 2077 트레일러 中



특징으로 대략 살펴보면



퍼시피카, 헤이우드, 시티 센터 등 독특한 분위기의 다양한 구역



플레이어 선택에 따라 달라지는 스토리



뛰어난 그래픽과 방대한 오픈 월드 디자인



사이버웨어, 다양한 방식의 스킬 트리 등 무기와 기술 등이 있습니다.





하지만 엄청난 관심과 기대속에서 오픈한 사이버펑크 2077은 초기 버전에서 많은 버그와 최적화 문제로 난항을 겪을 수 밖에 없었습니다. 특히, PS4 나 Xbox 에서 일어난 성능 저하는 환불이라는 최악의 사태까지 만들게 되었습니다.



이렇게 사이버펑크 2077이 무너지나 싶었지만 포기하지 않은 CD Projekt Red는 지속적인 업데이트와 패치를 통해 많은 문제를 해결하였고, 2023년 대규모 확장팩 [팬텀 리버티 Phantom Liberty] 를 출시하여 현재 좋은 평가를 받고 있습니다.



새로 추가된 팬텀 리버티에서는 새로운 지역인 [도그타운]이 추가되고, 첩보 스릴러 스타일의 스토리 및 이드리그 엘바가 연기한 캐릭터 솔로몬 리드가 새롭게 등장합니다.



비록 초기에 각종 버그와 기대감에 비해 과장된 완성도로 부정적인 평가가 많았지만, 지금은 탄탄한 스토리와 세계관 등 지속적인 업데이트로 재평가되어 많은 팬들에게 사랑받고 있습니다.



사이버펑크 2077 가격은 아래와 같습니다.



현재 에픽게임즈에서는 얼티밋 에디션 40% 할인을 해서 52,740에 판매하고 있습니다.

에픽게임즈 사이버펑크 가격
에픽게임즈 사이버펑크 가격



>> 에픽게임즈 사이버펑크 바로가기



스팀에서는 일반 66,000원에 얼티밋 에디션 92,830원에 판매하고 있습니다.



스팀 사이버펑크 가격
스팀 사이버펑크 가격



>> 사이버펑크 2077 공식 홈페이지 바로가기



플랫폼에 따라 할인해주는 가격이 다르니 공식 홈페이지에서 자세히 알아보실 수 있습니다.





다음으로는 사이버펑크 2077 사양입니다.



최소로 낮추어도 i7-6700 급 CPU와 12GB RAM, GeForce GTX1060의 그래픽카드를 필요로합니다.



공식 홈페이지 사이버펑크 사양
공식 홈페이지 사이버펑크 사양



이상으로 사이버펑크 2077 근황 및 가격, 사양 정보에 대해 알아보았습니다.
