[PDF] LSLV G100 인버터 메뉴얼 및 카탈로그 공유합니다

LS산전의 차세대 범용 드라이브인 G100 / G100C 인버터입니다.

0.4kW 부터 22kW 용량까지 있으니 해당 설비 사양에 맞게 적용하시면 되겠습니다.



* 카탈로그 / 메뉴얼 PDF 링크는 문서 하단부에 있습니다.

또한 카탈로그뿐만 아니라 사용설명서 등 각종 자료를 LS산전 공식홈페이지에서 클릭한번으로 쉽게 다운로드 가능합니다.

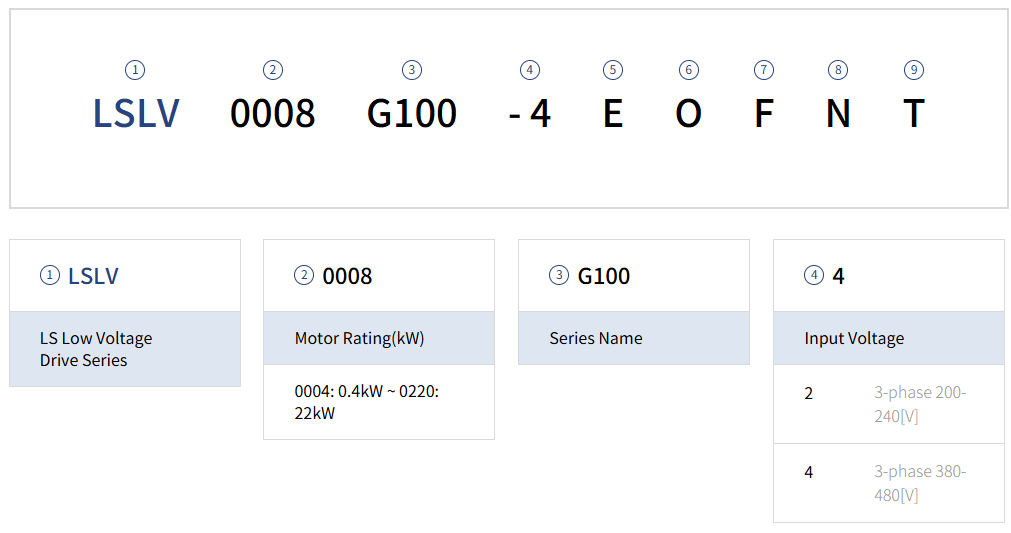

제품 선정 시 아래의 형명을 참고하세요.

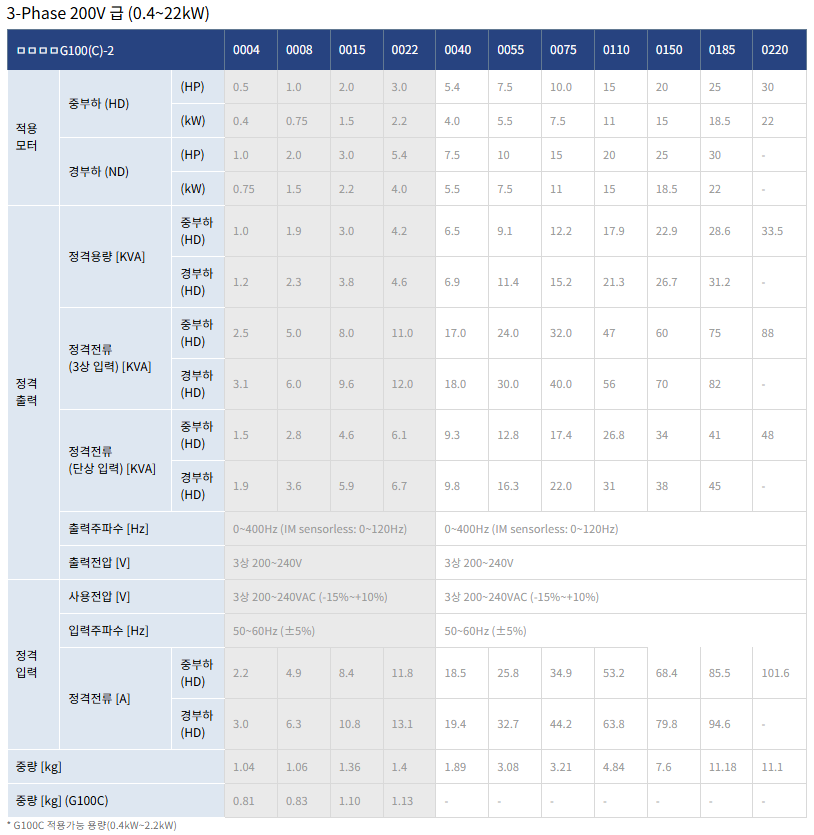

다음은 성능 규격표 입니다.

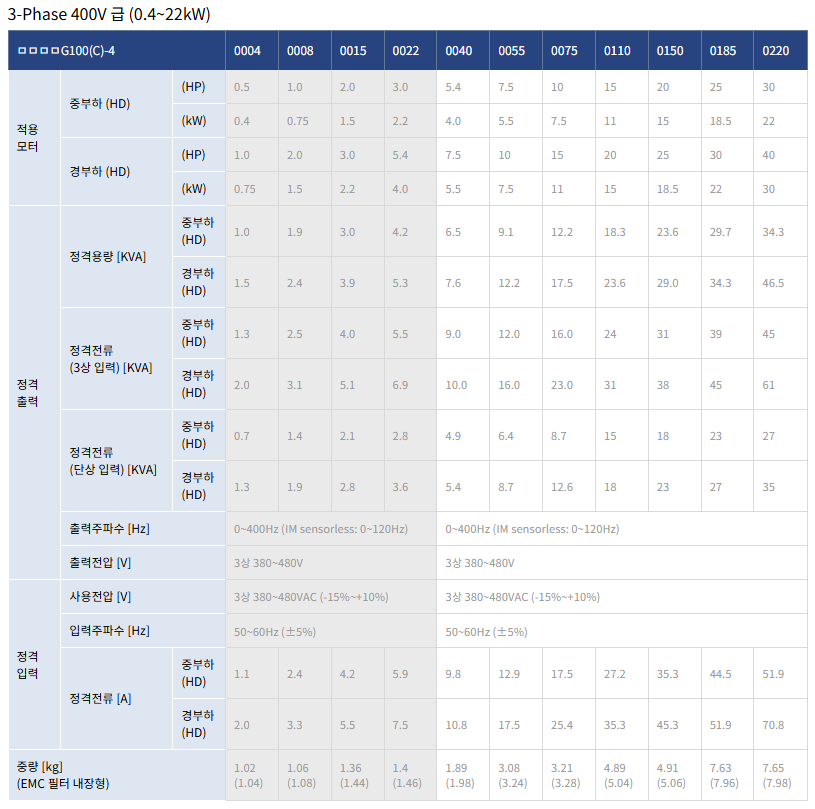

200V급과 400V급이 존재하니 모델을 잘 확인해주세요.



또한 G100 제품군에는 여러 보호기능이 있어서 사전에 사고를 방지하고, 설비 메인터넌스에도 유용합니다.



과전류 트립, 외부 신호로 트립, ARM단락 전류 트립, 과열, 결상, 지락, 모터 과열, 파라미터, 비상 정지, 지령 상실, 외부 메모리 에러, CPU 와치독, 모터 부하, 과전압, 온도 센서, 인버터 과열, 출력 결상, 인버터 과부하, FAN, 외부 브레이크, 저전압, 고토크/저토크 등의 보호기능이 있으니 증상을 보고 해당 내용을 확인하셔서 조치를 취하시면 되겠습니다.





이상 시 발생하는 트립의 종류



모터의 부하가 클때 - OLT

모터와 부하의 연결에 문제가 있을때 - ULT

인버터의 출력 전류가 규정 이상일 경우 - OCT

직류부 회로의 전압이 규정 이상일 경우 - OVT

직류부 회로의 전압이 규정 이하일 경우 - LVT

인버터 출력 측에 지락 발생 - GFT

모터 과부하 - ETH

인버터 출력 1상 이상 결상 - POT

인버터 과열 - OHT



이외에도 많은 보호기능과 관련된 트립이 있지만 경험해본 트립은 위와 같습니다.



더욱 자세한 사양과 기능 등 내용을 확인하려면 카탈로그와 사용설명서를 참조하세요.
