BJX3M-PDT-P 배선 및 사이즈_포토센서
Daily-Issues
2021. 4. 19. 15:07
BJX3M-PDT-P
검출거리 : 3m
검출방식 : 미러반사형
전원 : DC
출력 : 트렌지스터 PNP 오픈콜렉터 출력
접속 방식 : 배선인출형
*센서에 볼륨이 있어서 감도를 조절할 수 있습니다.

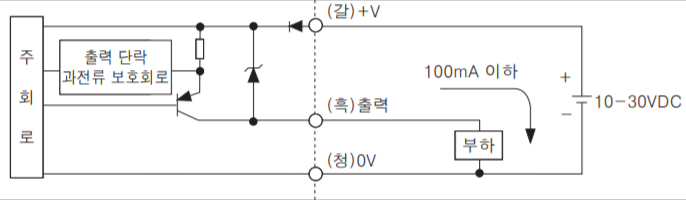

배선
PNP타입의 오픈콜렉터 TR 출력입니다.
NPN타입하고 혼동하시면 안됩니다.
갈색(Brown) : +V
청색(Blue) : 0V
흑색(Black) : 출력
크기
단위 : mm
